Arqueação e Calibração de Tanques Horizontais | CTM

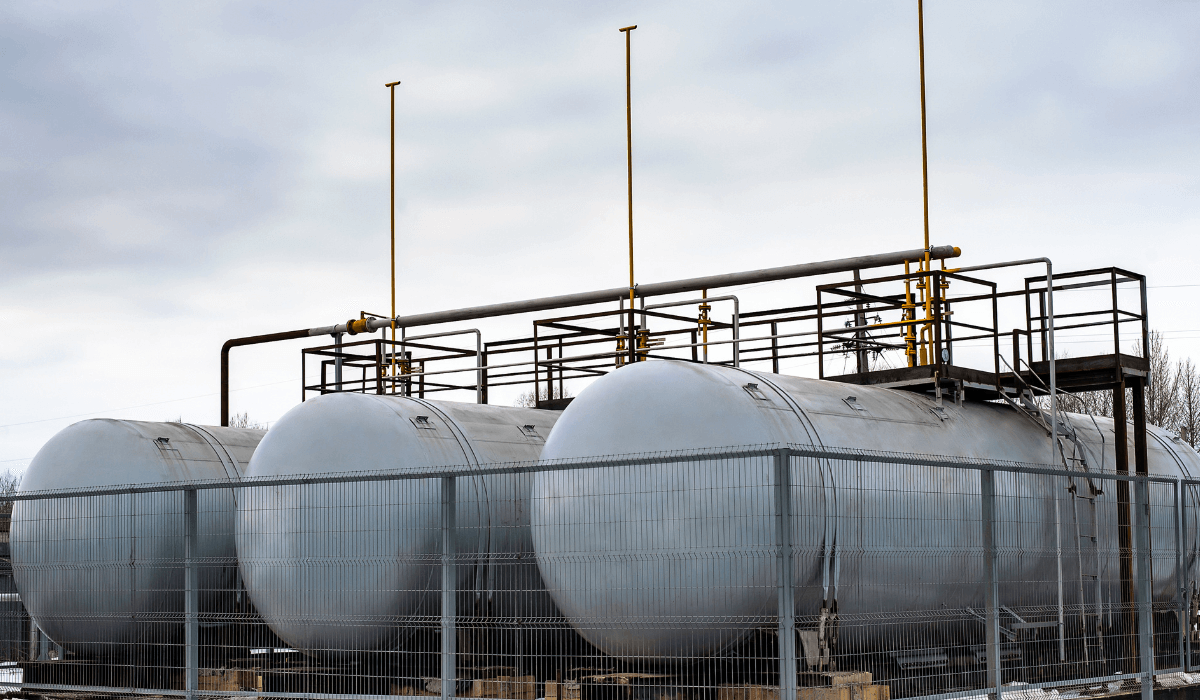

A determinação precisa do volume armazenado em tanques cilíndricos horizontais é um dos desafios mais complexos da metrologia industrial. Diferente dos tanques verticais, pequenas variações geométricas, deformações estruturais e a inclinação do costado em relação à linha horizontal impactam drasticamente a relação entre a altura do líquido e o volume real contido. Na CTM Consultoria, acumulamos experiência desde 1994 no desenvolvimento de soluções de engenharia voltadas à conformidade regulatória e exatidão de inventários líquidos para os setores de petróleo, açúcar e álcool, química e operações portuárias.

Nossas atividades de calibração e arqueação de tanques horizontais são desenvolvidas de acordo com a Norma ISO 12917-1 visando cumprir com os requisitos da ANP, INMETRO e Receita Federal. Providenciamos tanto o certificado de arqueação quanto a respectiva tabela volumétrica do tanque, mitigando riscos de perdas físicas e autuações fiscais.

O que é a Arqueação e Calibração de Tanques Horizontais?

A arqueação de tanques horizontais — frequentemente referida como calibração volumétrica — consiste no conjunto de operações metrológicas utilizadas para determinar a capacidade interna total de um tanque e os volumes parciais correspondentes a diferentes níveis de preenchimento.

Em recipientes horizontais, a geometria das extremidades (conhecidas como tampos ou cabeças, que podem ser planos, abaulados, torisféricos ou semiesféricos) exige cálculos matemáticos integrados avançados. Qualquer deformação no diâmetro do cilindro ou alteração de nivelamento altera a curva de calibração do ativo. Por isso, o processo exige equipamentos calibrados de alta resolução e engenharia especializada para a modelagem matemática fidedigna do ativo.

Quando o Serviço é Necessário?

A calibração periódica ou extraordinária de tanques horizontais é recomendada e, em muitos casos, obrigatória por força de lei. Os principais cenários de aplicação incluem:

• Comissionamento de Tanques Novos: Antes da entrada em operação do ativo, para a emissão da tabela volumétrica inicial.
• Manutenções e Alterações Estruturais: Após reformas, reparos de chapas, movimentações de local de instalação ou substituição de tampos.
• Exigência Regulatória Periódica: Atendimento aos prazos de calibração estipulados pelos órgãos fiscalizadores federais.
• Discrepâncias de Inventário: Identificação de inconformidades entre o volume físico medido e o volume contábil registrado no sistema de controle do terminal.
• Adequação Fiscal: Atendimento às auditorias da Receita Federal em tanques alfandegados ou sob regimes aduaneiros especiais.

Para verificar outras modalidades de calibração que oferecemos para sua planta, consulte nossa página de serviços de metrologia e calibração.

Metodologia e Etapas de Execução

Em conformidade com as diretrizes da ISO 12917-1, o procedimento de arqueação executado pela CTM Consultoria segue um plano rigoroso dividido em etapas de campo e escritório:

1. Preparação e Análise de Segurança

Antes de qualquer medição física, nossa equipe avalia as condições de segurança do local (espaço confinado, trabalho em altura e atmosfera explosiva se aplicável). O tanque deve estar limpo, desgaseificado e livre de resíduos para garantir a precisão das leituras e a integridade dos operadores.

2. Coleta de Dados Geométricos em Campo

A calibração pode ser executada por métodos geométricos (utilizando trenas de alta precisão, medidores a laser ou tecnologia eletro-óptica de distância). Nesta etapa, realizamos a medição de:

• Comprimento total do cilindro e comprimento das seções cilíndricas individuais.
• Diâmetros externos e internos em múltiplas seções transversais.
• Geometria e profundidade dos tampos (extremidades).
• Espessura de parede das chapas do costado.
• Inclinação longitudinal do tanque em relação ao plano horizontal plano.

3. Processamento de Dados e Modelagem Matemática

Os dados de campo são submetidos a algoritmos especializados que aplicam as equações de integração descritas na norma ISO 12917-1. Esse cálculo compensa as variáveis de inclinação e as deformações físicas decorrentes da pressão hidrostática do líquido armazenado.

Normas Aplicáveis e Conformidade Regulatória

A atuação da CTM Consultoria é pautada pelo estrito cumprimento do arcabouço normativo brasileiro e internacional. Para a arqueação de tanques horizontais, adotamos como base as seguintes referências:

• ISO 12917-1 / API MPMS Chapter 2.2E: Normas internacionais de referência para a calibração de tanques cilíndricos horizontais utilizando métodos geométricos.
• Regulamentos Metrológicos do INMETRO: Que estabelecem as condições metrológicas e de admissibilidade para tanques de armazenamento.
• Resoluções da ANP: Exigências voltadas ao controle de estoques e medição fiscal de combustíveis, biocombustíveis e derivados de petróleo.
• Instruções Normativas da Receita Federal: Controles rigorosos para terminais alfandegados e operações de comércio exterior.

Nossa experiência de três décadas assegura que os laudos emitidos sejam plenamente aceitos em auditorias governamentais e privadas. Conheça mais sobre a nossa atuação na página Quem Somos.

Documentação Entregue: Certificado e Tabela de Arqueação

Ao término dos trabalhos, o cliente recebe um dossiê técnico robusto composto por dois documentos fundamentais:

• Certificado de Arqueação: Documento oficial que atesta a conformidade das medições, contendo os métodos aplicados, a identificação dos padrões de medição utilizados, a rastreabilidade metrológica e a incerteza de medição calculada.
• Tabela Volumétrica (Tabela de Arqueação): Planilha técnica que converte a altura do líquido (geralmente medida em milímetros ou centímetros) em volume real em litros ou metros cúbicos. A tabela considera o volume morto (abaixo do ponto zero de medição) e as frações correspondentes a acessórios internos, como serpentinas ou tubulações de sucção.

Benefícios Operacionais e Fiscais

Investir em um serviço de arqueação certificado gera retornos tangíveis para a gestão industrial:

• Exatidão no Balanço de Massa: Redução drástica das perdas não contabilizadas em transferências de custódia.
• Prevenção de Multas: Mitigação de riscos de sanções administrativas e fiscais por parte da ANP e Receita Federal.
• Gestão de Estoques Confiável: Tomada de decisão baseada em dados reais de inventário, evitando faltas ou excessos de insumos nos processos produtivos.

Acompanhe atualizações sobre as melhores práticas de metrologia em nosso blog técnico.

Como Solicitar o Estudo de Arqueação?

Para solicitar um orçamento personalizado para a arqueação de seus tanques horizontais, esteja munido de informações básicas sobre seus ativos, tais como:

• Quantidade e dimensões aproximadas dos tanques (comprimento e diâmetro).
• Tipo de tampo (plano, torisférico ou abaulado).
• Produto armazenado e finalidade da medição (fiscal ou operacional).
• Localização do terminal ou planta industrial.

Nossa equipe técnica especializada está pronta para realizar o planejamento logístico e operacional de sua demanda em todo o território nacional. Saiba onde atuamos acessando nossa página de atendimento regional.
